Frequentieomvormer
Steeds meer pompen worden gestart en bestuurd door middel van frequentieomvormers.
Dit wordt ten eerste gedaan om continue de meest gunstige verhouding in opbrengst en stroomverbruik te krijgen; immers, een pomp zal niet altijd zijn maximale capaciteit hoeven te leveren. Ten tweede wordt met deze regeling de waterslag verminderd.
Frequentieomvormers kunnen op hun beurt weer storingen veroorzaken. Deze storingen zijn meestal terug te leiden tot verkeerde instellingen en/of verkeerde aansluitingen.
Zo kan bijvoorbeeld het gebruik van een niet-afgeschermde kabel een bron van storingen zijn.
Bij elke frequentieomvormer moeten alle kabels van het afgeschermde type zijn (EMC kabel) met uitzondering van de netvoedingskabel.
Van de signaalkabels (in- en uitgangen, sensoren) moet de afscherming aan de elektronicamassa van de omvormer worden aangesloten, aan de andere kant van de kabel mag deze nergens contact maken (dit is afhankelijk van het merk omvormer). De afscherming van de motorkabel moet aan beide kanten aan massa worden aangesloten. Deze voorwaarden lijken voor veel elektromonteurs zinloze regels, maar ze kunnen grote gevolgen hebben als ze niet worden toegepast.
Veel raadselachtige storingen worden door een niet-aangesloten afscherming veroorzaakt.

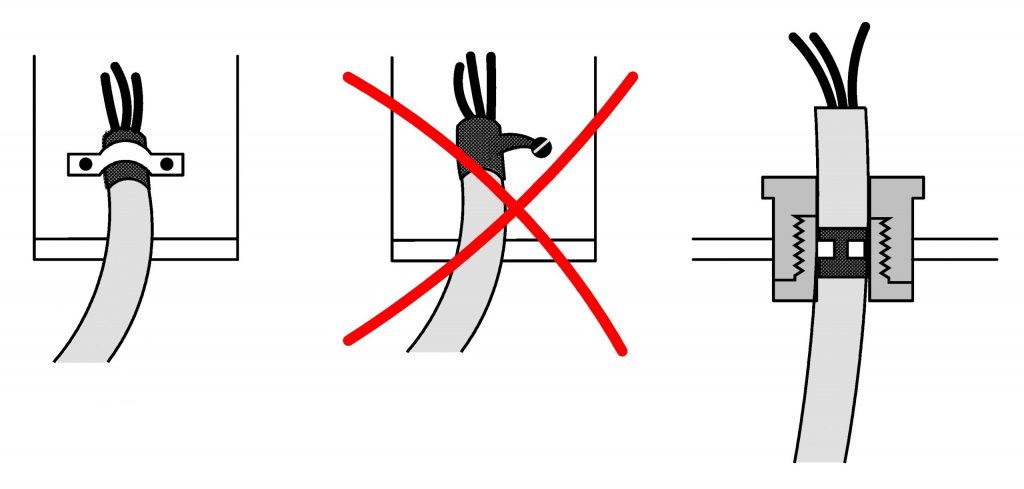

17.11 Voorbeelden voor schermafwerking met metalen beugels, metalen PG doorvoeringen.
Bij een nieuwe frequentieomvormer zijn alle openingen afgesloten met doppen.
Zorg er altijd voor dat na de bekabeling alle overige openingen netjes afgesloten zijn.
Door onafgesloten openingen kunnen insecten en zelfs muizen de frequentieomvormer
binnendringen en veel schade aanrichten.
In verband met de bescherming van de frequentieomvormer tegen vocht en oververhitting, verdient het de voorkeur om een IP 54 uitvoering te verkiezen boven een IP 21 uitvoering.
Bij een IP 54 uitvoering is de omvormer beschermd tegen spatwater uit elke richting.
Een IP 21 uitvoering moet, voor de juiste bescherming, in een schakelpaneel gebouwd worden.
De omgevingstemperatuur van de frequentieomvormer verdient de nodige aandacht. Zorg ervoor dat deze temperatuur in het schakelpaneel niet te hoog oploopt. Zorg daarom voor voldoende (geforceerde) koeling. Hang bij voorkeur een schakelpaneel of frequentie-omvormer niet in de volle zon. Dit in verband met de omgevingstemperatuur die hoog op kan lopen.

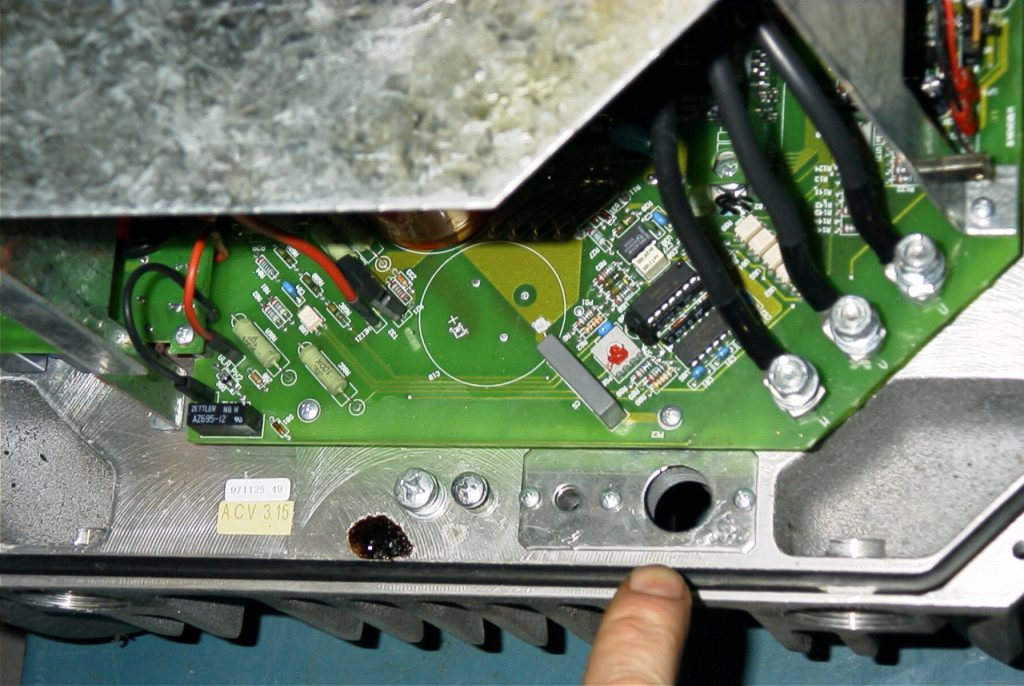

17.12 De opening waardoor de muis naar binnen is gekropen.

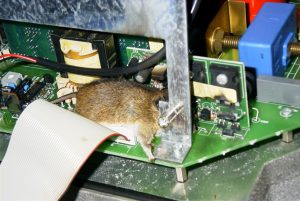

17.13 Frequentieomvormer en muis zijn beiden overleden.
